[머신비전/비전검사] 2차전지 배터리 필름 부착 얼라인 및 부착정도 치수측정 검사

각형 배터리 상부와 측면부에 필름을 부착하기 위한 얼라인과, 부착 후 치수 측정 검사를 수행하는 시스템 적용 사례입니다. 카메라 2 ~ 4개로 2점 · 3점 · 4점 얼라인을 구성합니다.

개요

각형 배터리 상부 · 측면부 필름 부착을 위한 얼라인 및 부착 후 치수 측정 검사 시스템

광학 구성

카메라 2 ~ 4개를 통한 2점, 3점, 4점 얼라인

기능 구성

• 얼라인
• 치수 측정

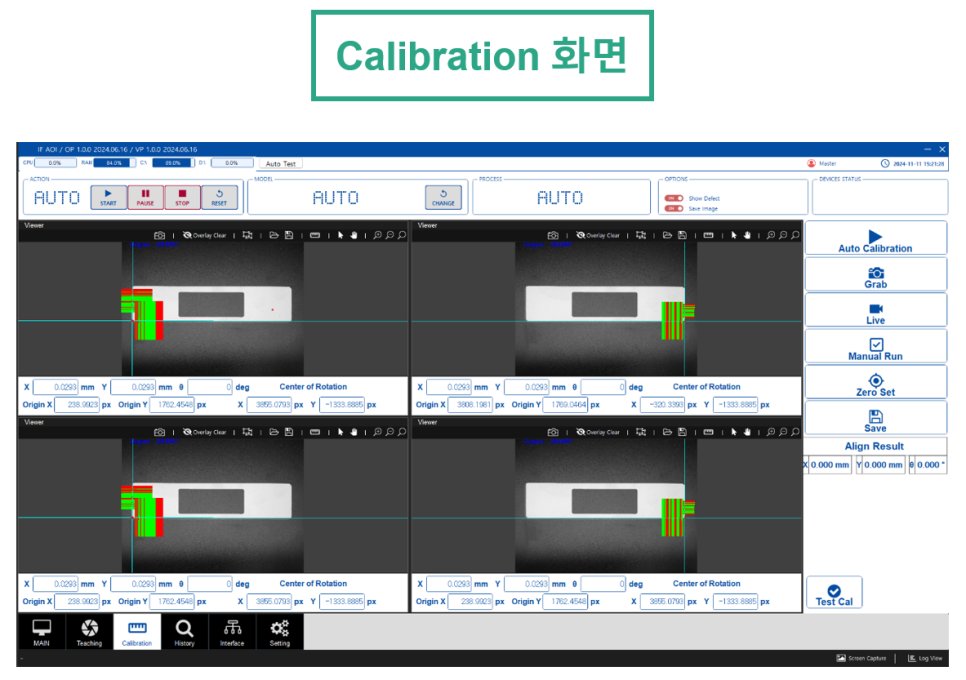

• 오토 캘리브레이션을 통한 회전 중심값, 픽셀 사이즈, 카메라 틀어짐 산출

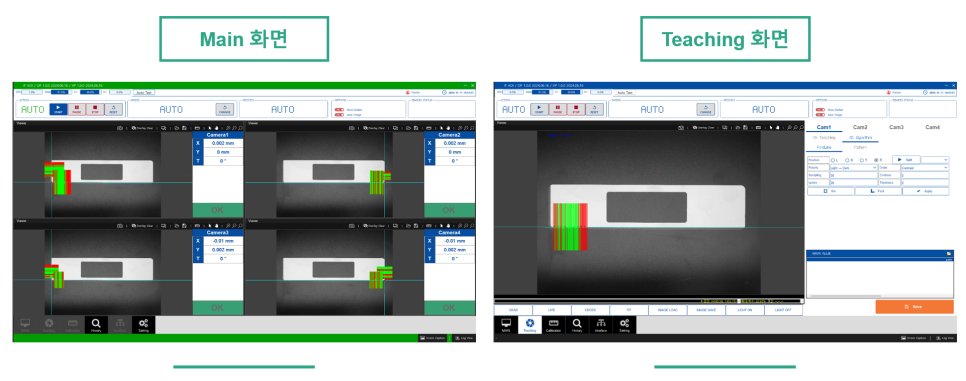

화면 구성
