라미네이션 공정의 갭 측정, 프레임 안착 검사, 필름 부착 얼라인 마크 검사, 커버 글라스 얼라인 마크 검사를 JAI 5M 카메라 12대로 구성한 비전 시스템 적용 사례입니다.
1. 광학 구성
| 항목 | 구성 |
|---|---|
| 카메라 : 갭 측정 | JAI 5M x 6 EA |
| 카메라 : 프레임 안착 검사 | JAI 5M x 2 EA |
| 카메라 : 필름 부착 얼라인 마크 검사 | JAI 5M x 2 EA |
| 카메라 : 커버 글라스 얼라인 마크 검사 | JAI 5M x 2 EA |
| 렌즈 | 텔레센트릭 (0.8x) · CCTV (16 mm) |
| 조명 | 동축낙사 (White) · 바 (White) · 링 하이앵글 (White) |
2. 소프트웨어
- 개발 언어 : C# WinForm, Visual Studio 2019
- 알고리즘 : Edge Find, Template Matching, Gauge, Image Process Filters

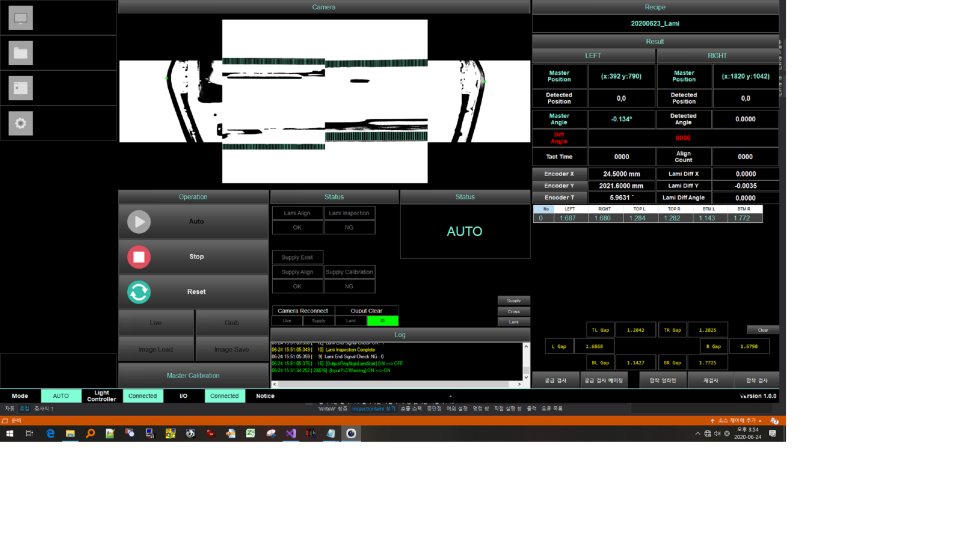

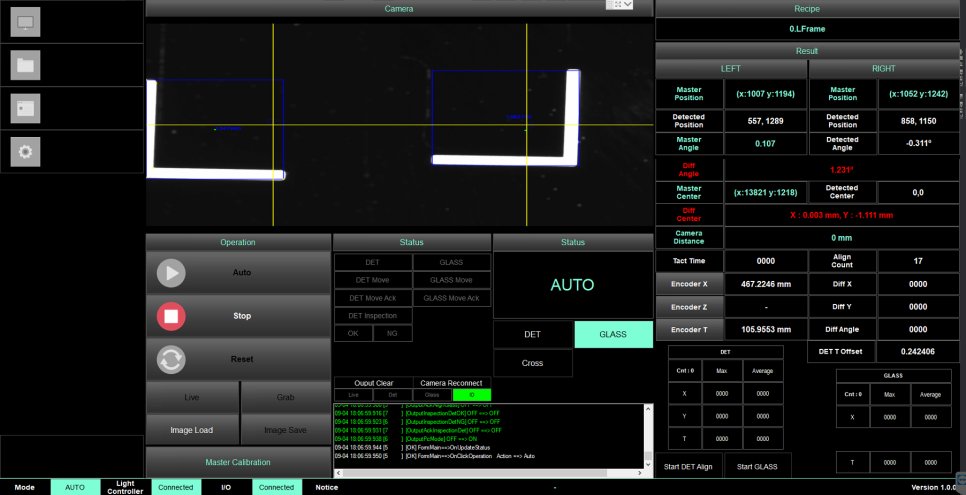

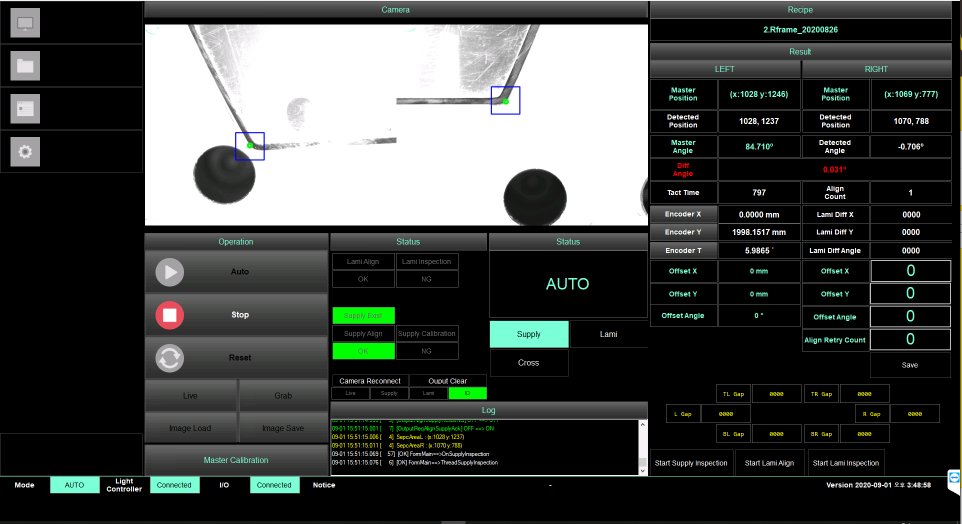

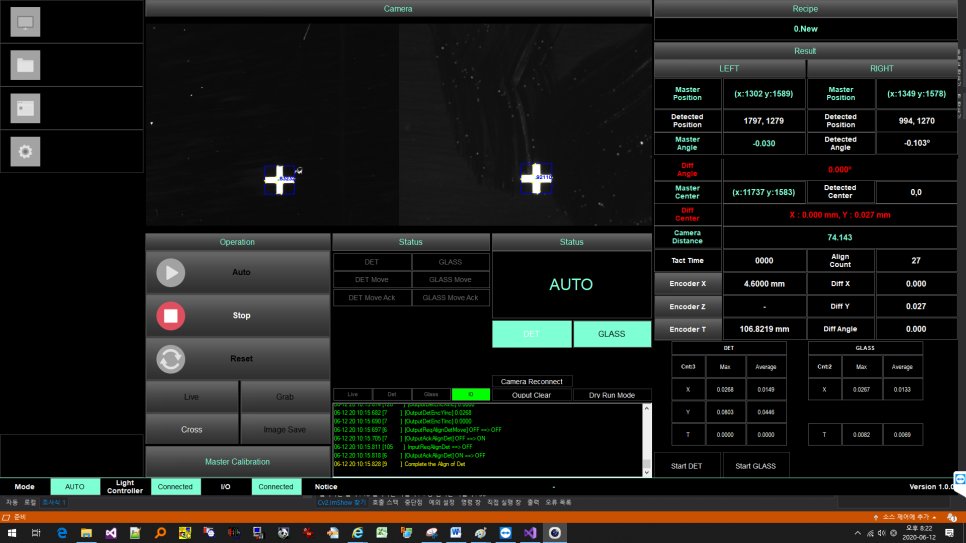

3. UI
