기존 롤투롤 혹은 릴투릴 장비와 동일하게 제품이 흐르면 엔코더 신호를 받아 특정 주기로 촬상하여 검사하는 시스템입니다. 1 ~ 5가지 시약이 분주(도포)되면 분주량, 분주 위치, 분주 간격, 끊어짐 등을 검사하고, 불량이 발생하면 해당 부분에 마킹합니다.
프로젝트
릴투릴 시약 분주 라인스캔 검사
1. 광학 구성
| 항목 | 구성 |
|---|---|
| 카메라 | 1.3M Global Shutter |
| 렌즈 | Macro Lens |
| 조명 | 링조명 (Coaxial Ring, White) |
2. 소프트웨어
- 개발 언어 : C# WinForm, Visual Studio 2019
- 알고리즘 : Pyramid Template Matching, Find Contour, Morphology, Edge Find, Local Threshold

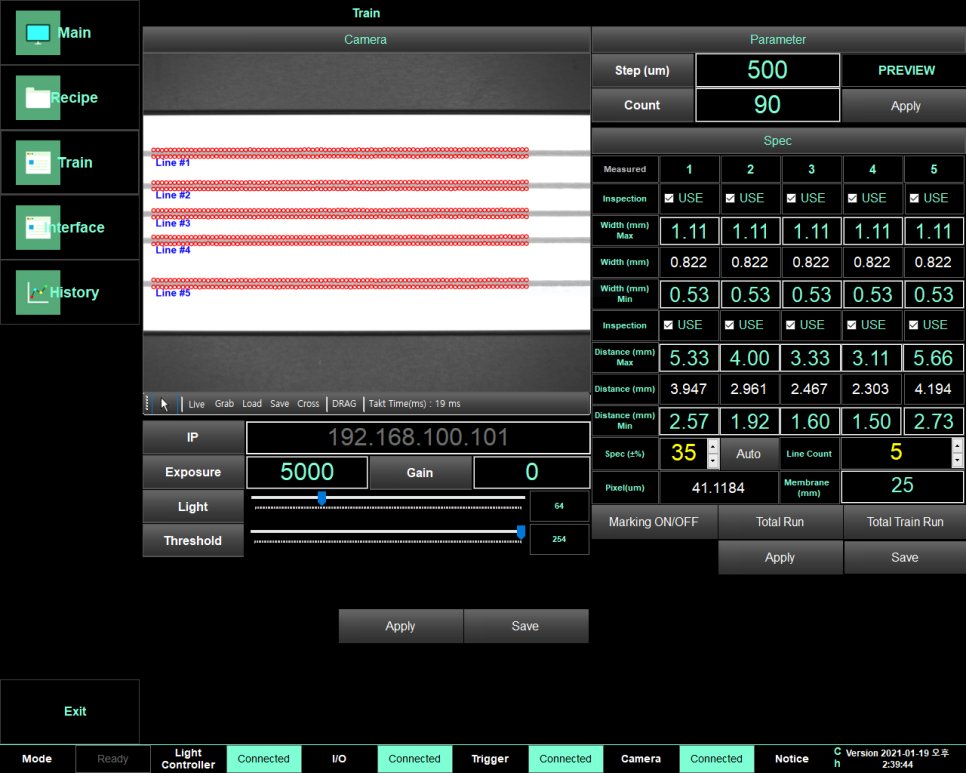

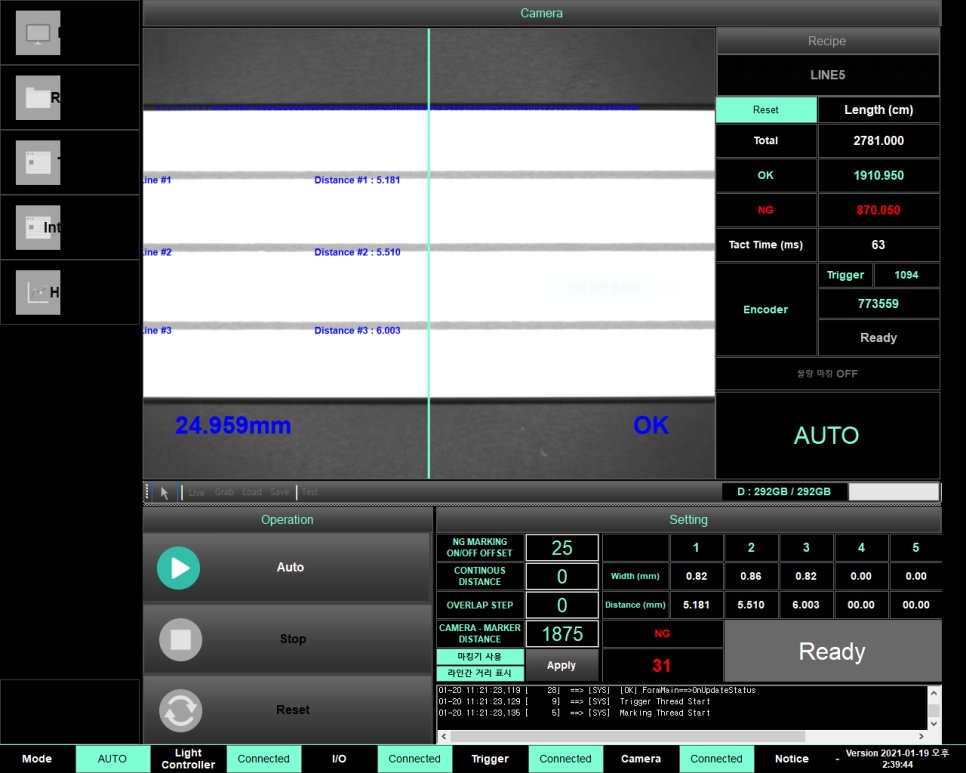

3. UI : 검사 및 세팅 화면
4. 운영 동영상
운영 동영상은 네이버 블로그 원문에서 볼 수 있습니다.
