[머신비전/비전검사] 철강 슬라브 치수 측정 및 형상 검사

(주)이프의 철강 슬라브 치수 측정 · 형상 검사 시스템 적용 사례입니다. 길이 2 ~ 4 m 의 철강 소재(슬라브)를 대상으로 폭 · 길이 · 측면 형상을 측정하고, 슬라브별 측정 데이터를 관리하는 시스템입니다.

개요

2 ~ 4 m 길이의 철강 소재(Slab)에 대한 폭계, 길이계, 측면 형상 3D 검사

광학 구성

6 m 높이에 설치한 고해상도 카메라와 측면 3D 프로파일 구성

기능 구성

• 폭 · 길이 · 사행 값 산출
• 온도 보상
• 측면 프로파일 측정 및 형상 검사

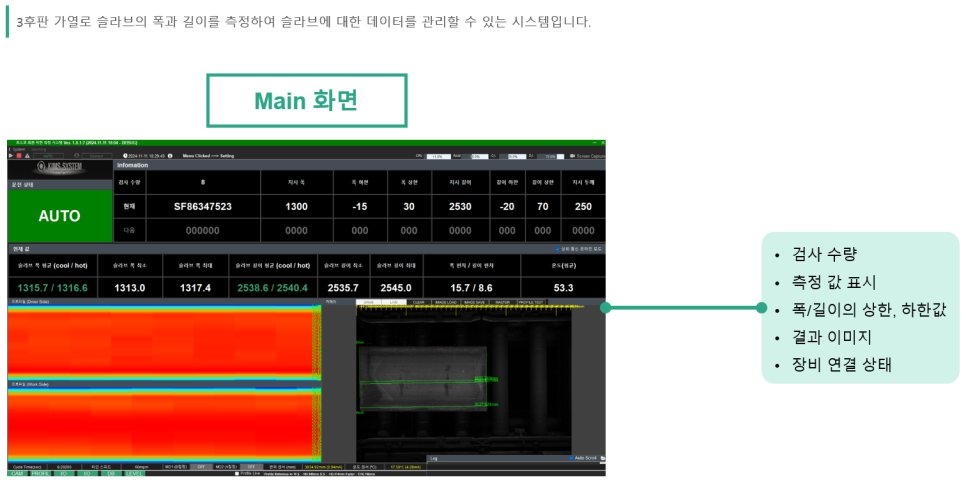

화면 구성

후판 가열로 슬라브의 폭과 길이를 측정하여 슬라브에 대한 데이터를 관리할 수 있는 시스템입니다.
