1개의 CameraLink 카메라와 X/Y/Z/R 4축으로 스트립(STRIP) 각 유닛의 와이어와 외관을 검사하는 플라잉 비전 검사 시스템입니다. 모션이 이동하는 동안 스트로브로 촬상해 검사하며, 5초에 160개의 유닛을 검사합니다.
프로젝트
스트립 와이어 QC 플라잉 비전 검사 장비
1. 광학 구성
| 항목 | 구성 |
|---|---|
| 카메라 | 5M Global Shutter, Grabber Board 10 TAP |
| 렌즈 | Telecentric HR 0.42x |
| 조명 | 동축조명 (Coaxial, White) |
2. 소프트웨어
- 개발 언어 : C# WinForm, Visual Studio 2019
- 알고리즘 : Pyramid Template Matching, Find Contour, Morphology, Local Threshold
3. 하드웨어
모터 : FUJI 서보모터 · 서보앰프 4축 (X, Y, Z, Rail)

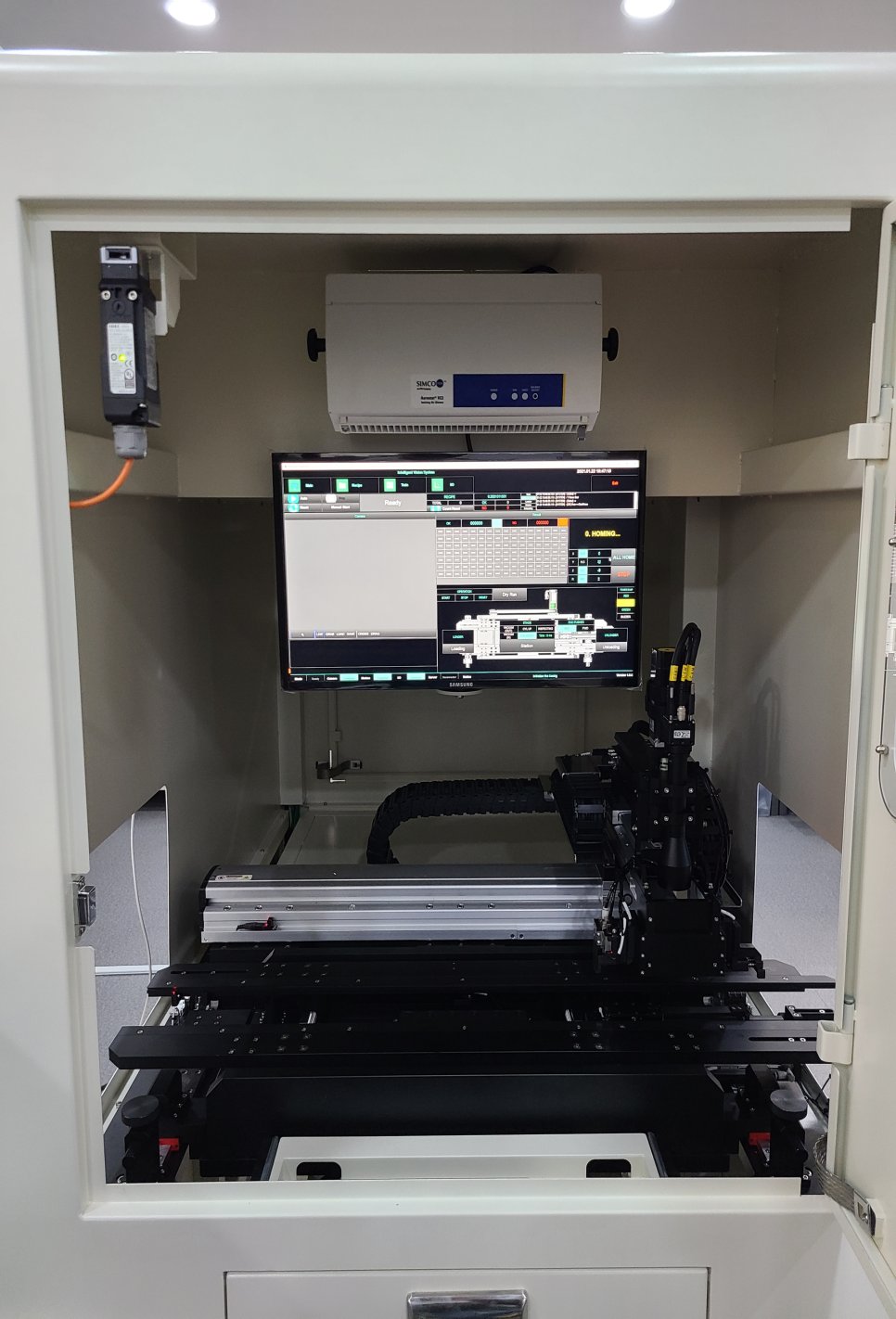

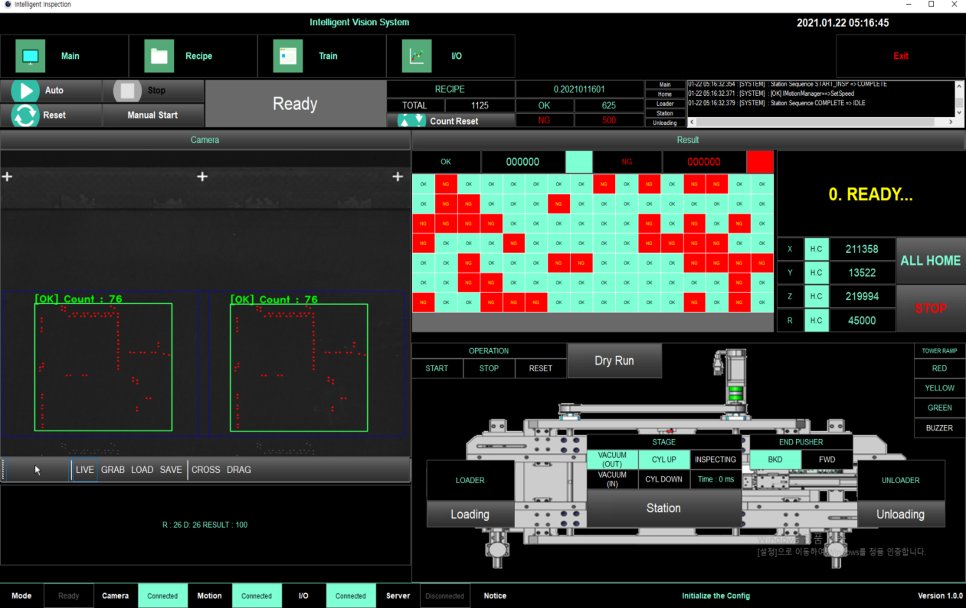

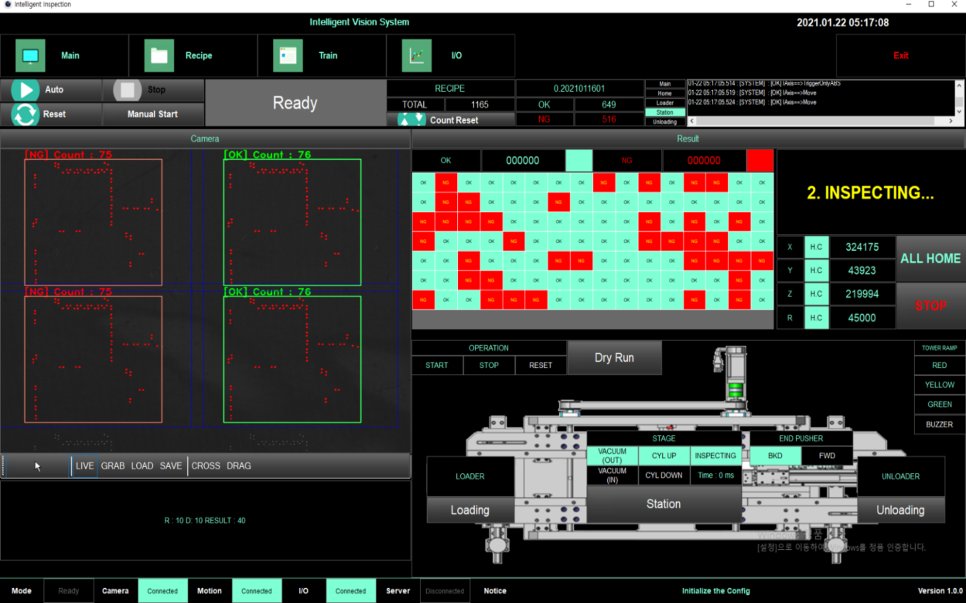

4. UI
5. 운영 동영상
운영 동영상은 네이버 블로그 원문에서 볼 수 있습니다.
