안녕하세요. AI 비전검사기와 머신비전 시스템을 직접 개발·공급하는 비전 업체 (주)이프입니다.
오늘은 저희 자율 제조 플랫폼 F-AGENT 의 검사 담당 Vision Agent(비전 에이전트, 구 스마트비전 IFOps) 를 소개합니다. 2020년부터 9개국 137개 이상의 양산 라인에서 쌓은 비전검사 노하우를, 개발자 없이도 현장에서 직접 다룰 수 있게 담은 AI 비전검사 소프트웨어입니다.
Vision Agent 한 줄 요약
카메라 연결부터 2D · 3D · AI 검사, 판정, PLC · MES 통신, 운영 화면까지 코드 한 줄 없이 노드를 끌어다 이어서 만드는 비전검사 프로그램입니다.
품목 추가, 판정 조건 변경, 운영 화면 구성까지 라인 담당자가 그 자리에서 반영합니다. 업체 방문 일정을 기다릴 일이 없고, 대리점·SI 협력사도 별도 개발 인력 없이 도입과 A/S 를 수행할 수 있습니다.
핵심 기능 6가지
1. 노드와 터미널을 끌어다 잇는 시나리오 편집기
툴박스에서 노드를 끌어다 놓고 출력 터미널을 입력 터미널에 이으면 검사 시나리오가 완성됩니다. 순서를 바꾸고 싶으면 선을 다시 끌면 됩니다. 실행하면 노드마다 결과 이미지와 측정값이 바로 보이므로 어디서 값이 틀어졌는지 즉시 확인할 수 있습니다.
| 노드 카테고리 | 내용 |
|---|---|
| 이미징 2D / 3D | 카메라 · 3D 센서 · 이미지 파일 입력, 다중 촬상 |
| 정렬 · 매칭 | 패턴 · 형상 매칭, 얼라인(위치 · 각도 보정), 피듀셜 |
| 측정 · 계측 | 에지 · 치수 · 간격 · 각도, N Point 다중 위치 측정 |
| 외관 결함 | 블랍, 스크래치 · 이물 · 버 검출, 빗살무늬(헤어라인) 제거 전처리 |
| 3D 검사 | 높이 · 면적 · 각도 · 단면 프로파일, 핀 높이 · 휨, 히트맵 |
| AI 검사 | 분류 · 검출 · 분할 · 이상 탐지 모델을 노드로 연결 |
| 판정 · 보고 | 범위 판정, 복합 조건, 오버레이, PLC · TCP · DB · 이미지 저장 |
2. 검사 결과는 연결만 하면 나갑니다
판정 노드의 출력을 통신 노드에 이으면 결과가 그대로 밖으로 나갑니다. 별도 인터페이스 개발이 필요 없습니다.
- PLC : OK / NG · 측정값을 설비 제어에 전달 (LS XGT 등 주요 PLC, 멀티 PLC, 핸드셰이크 샘플 제공)
- MES · 상위 시스템 : 생산 이력 · 검사 데이터 전송, 데이터베이스 저장
- 로봇 · 외부 설비 : 분기 · 트리거 신호, TCP/IP · 시리얼 통신
3. 2D · 3D · AI 를 한 시나리오에서
같은 제품을 2D 로 배열과 도금 상태를 보고, 3D 로 핀 높이와 휨을 재고, AI 로 비정형 결함을 찾는 흐름을 한 시나리오 안에서 연결합니다. 3D 센서(듀얼헤드 포함) 데이터는 mm 실단위로 산출되고, 히트맵과 클릭 측정으로 바로 확인할 수 있습니다.

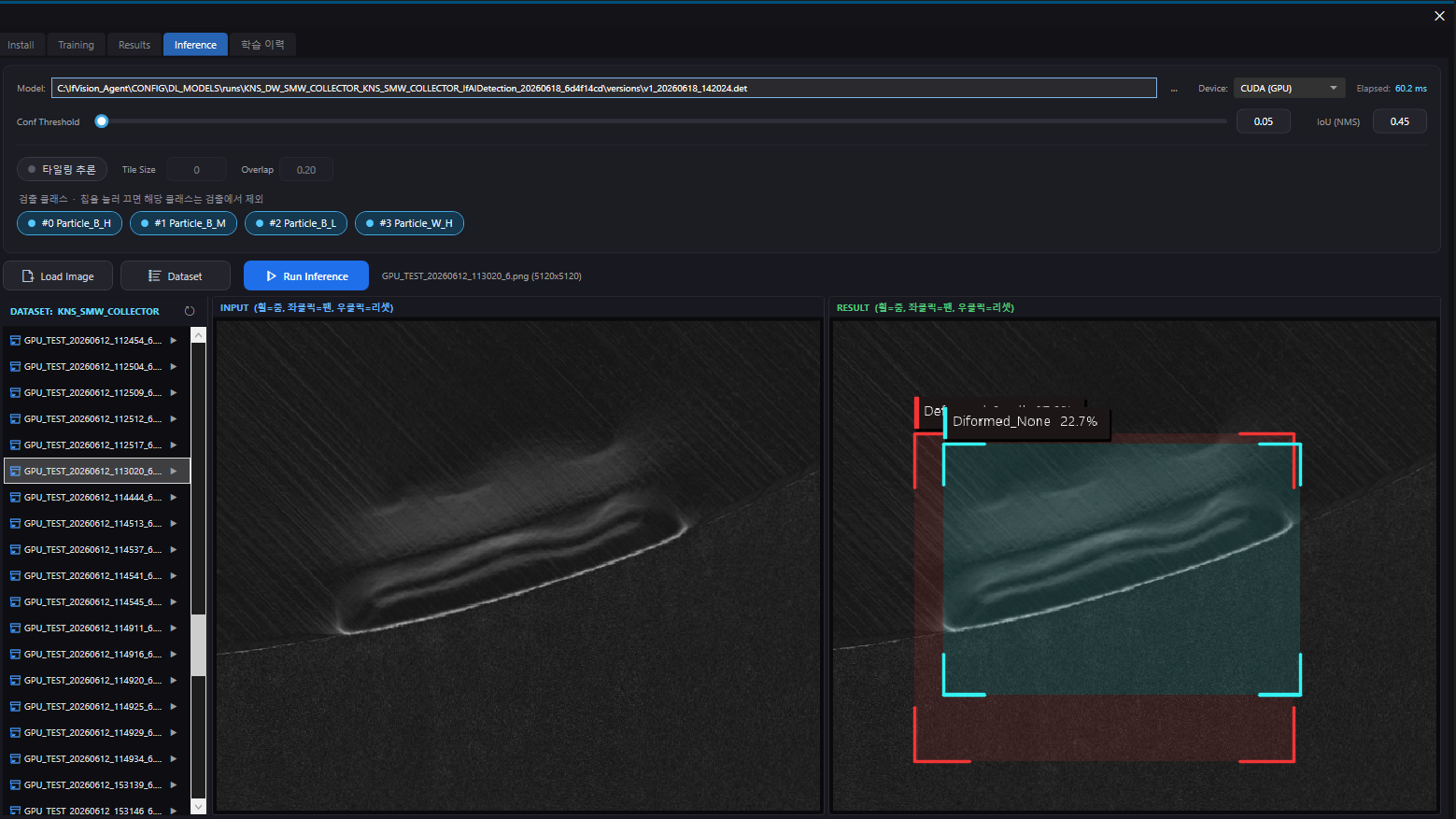

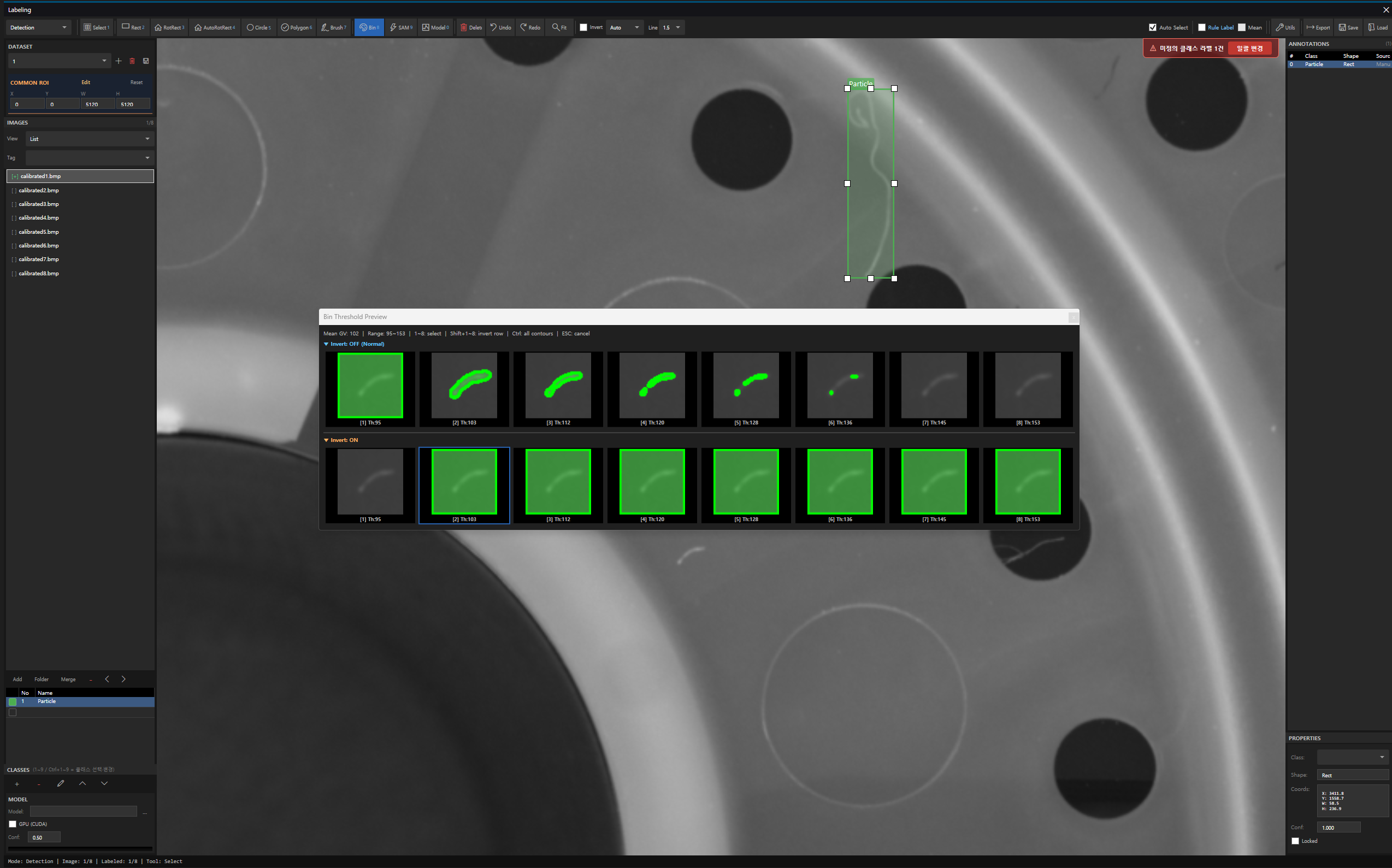

4. AI Suite : 라벨링 · 학습 · 추론 · 노드 검사를 한 화면에서
모델 관리, 라벨링, 학습, 성능 검증, 검사 연동, 판정까지 Vision Agent 안에서 끝납니다. 검사 목적에 따라 네 가지 모델 타입을 단독 또는 조합으로 씁니다.
| 모델 타입 | 하는 일 | 적합한 검사 |
|---|---|---|
| 분류 (Classification) | 영역 전체를 OK · NG 또는 클래스로 판정 | 양 · 불 판정, 불량 유형 구분 |
| 검출 (Detection) | 결함 위치를 박스로 찾아 검출 · 계수 | 스크래치 · 찍힘 위치와 개수 |
| 분할 (Segmentation) | 픽셀 단위로 결함 영역을 분할 | 면적 · 형상 · 크기 정밀 측정 |
| 이상 탐지 (Anomaly) | 정상만 학습해 벗어난 패턴을 검출 | 불량 샘플이 적을 때, 미지 · 신규 결함 |

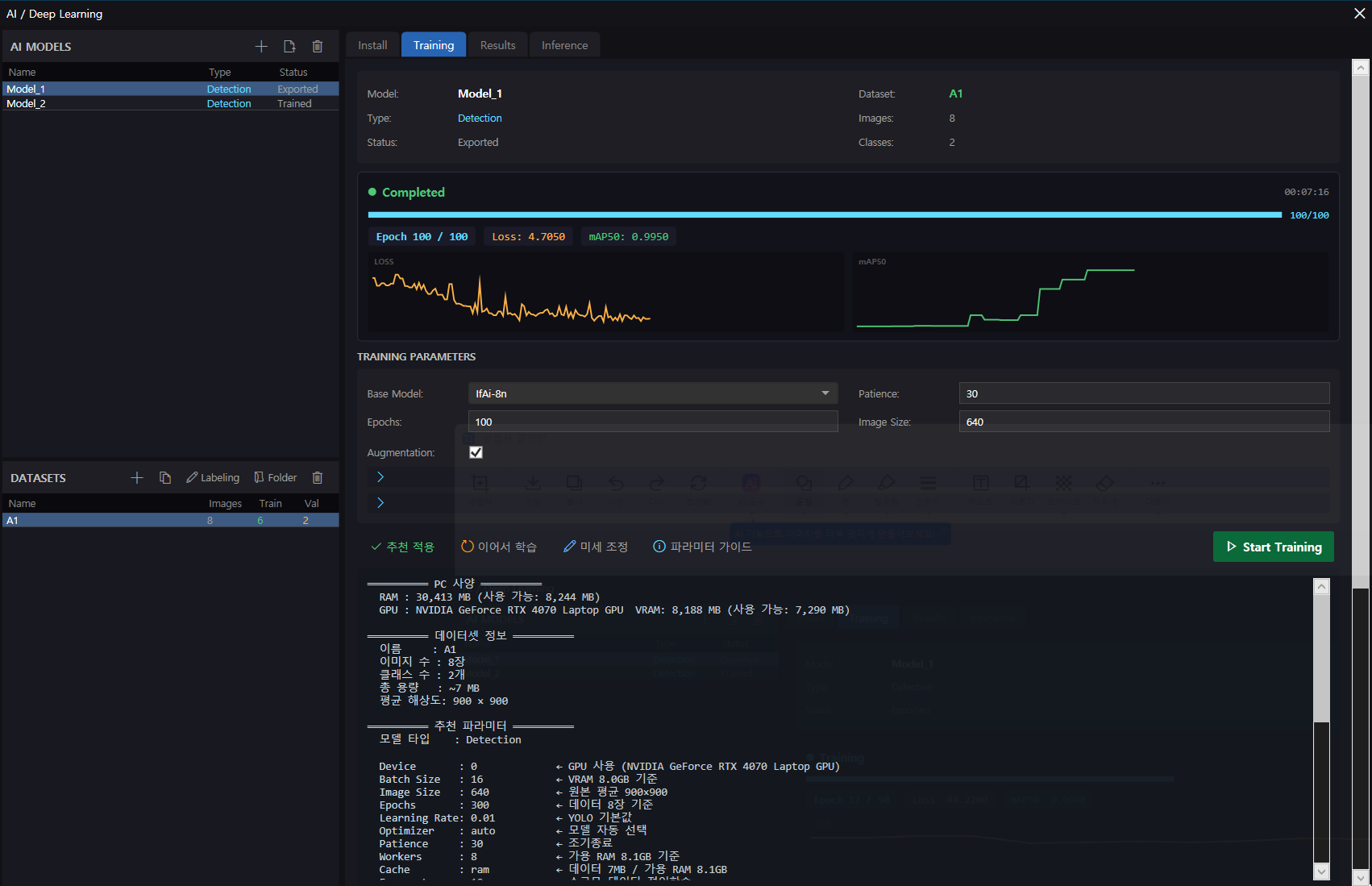

학습 진행률과 지표를 실시간으로 보면서, Edge Learning · Augmentation · Enhancement 로 적은 데이터로도 학습 효율을 끌어올립니다. 학습이 끝난 모델은 AI 노드에 연결하면 바로 양산 라인에서 동작합니다.
5. 운영 화면을 직접 디자인하는 Custom UI
검사 메인 화면을 고객사 요구 사양에 맞게 노코드로 구성합니다. 화면은 세 부분으로 되어 있습니다.
- 위젯 팔레트 : 로고 · 시계 · 검사 결과 · 운영 버튼 · 차트 · 로봇 등 카테고리별 위젯을 끌어다 캔버스에 추가
- 캔버스 : 위젯을 자유롭게 배치 · 정렬해 현장에 맞는 검사 HMI 화면을 직접 디자인
- 속성 · 시나리오 매핑 : 위젯의 위치 · 크기 · 테마를 설정하고 검사 시나리오(노드)와 연결되는 파라미터를 지정
6. 장치 허브와 운영 · 이력
- Device Hub : 산업용 GigE 카메라(구동 런타임 내장, 별도 SDK 설치 불필요) · 3D 센서 · 조명 컨트롤러 · PLC · TCP/IP · 시리얼 · DB · 파일 I/O 를 한 화면에서 등록 · 상태 확인. 카메라 없이도 시뮬레이션 이미지로 세팅 가능
- 운영 : 모델(레시피) 관리, 생산 설정, 로그인 · 권한, 시나리오 그룹과 Hub 버전 관리
- 이력 · 검증 : 검사 이력, 알람 조치 팝업과 알람 이력, NG 시뮬레이션, 측정 그래프 · 반복 측정, 데이터 레코딩 뷰어
- 영어 · 한국어 · 스페인어 UI, 화면 안에서 실행되는 단계별 튜토리얼
이런 검사에 쓰입니다
초소형 고해상도 정밀 검사부터 초대형 면적의 병렬 · 대용량 검사, 초고속 검사까지 60가지 이상 프로젝트에서 검증한 구성입니다.
| 분야 | 검사 예 |
|---|---|
| 커넥터 · 단자 | 핀 배열 · 미도금 · 풀백 · 휨 2D/3D 검사, 핀 간 거리 |

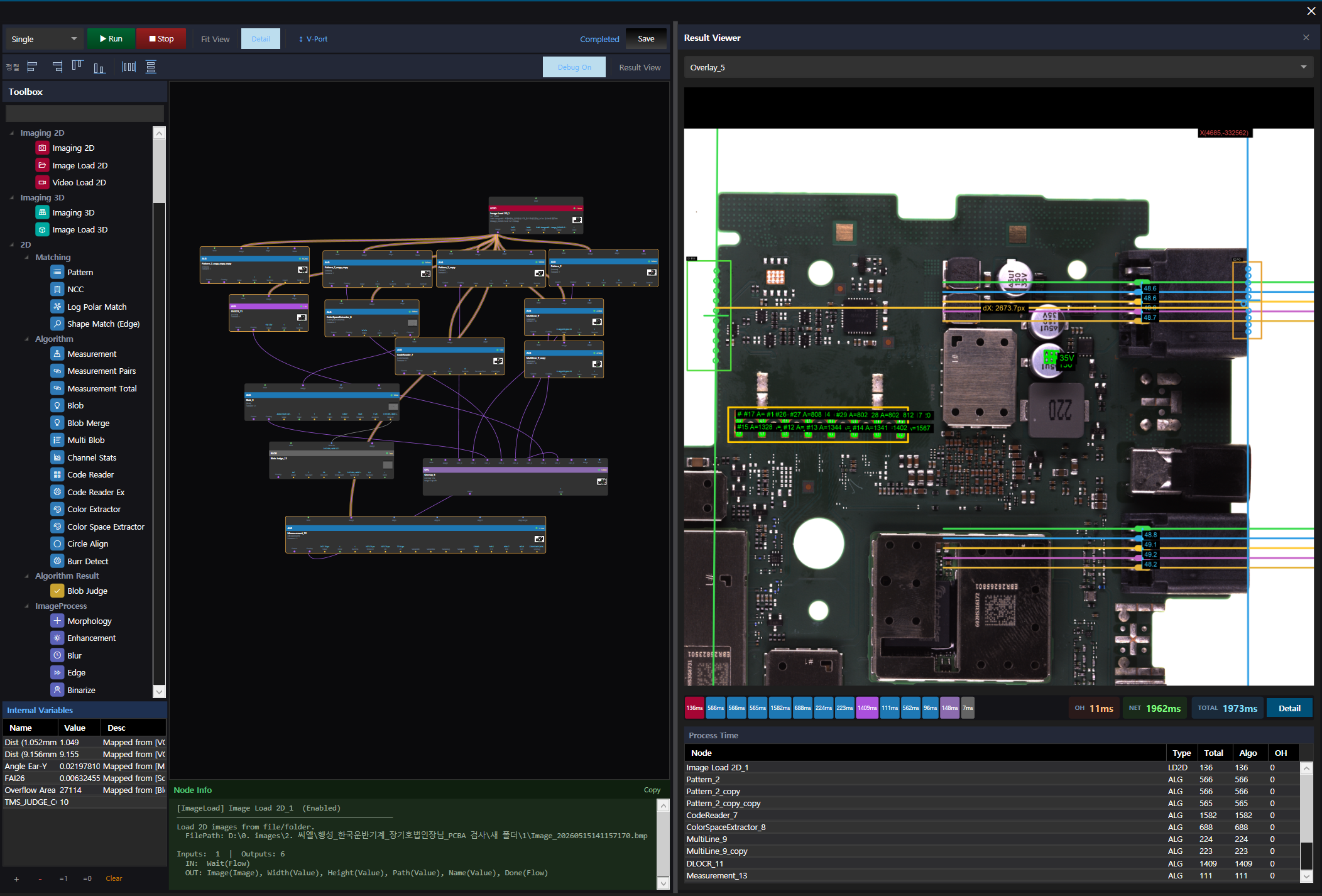

| PCBA · 전장 | 실장 부품 유무 · 방향 · 위치, 납땜 상태 |
| 2차전지 | 플라스틱 사출물 버 · 이물 · 스크래치 AI 외관 검사, 조립 각도 얼라인, 본딩액 오버플로우 |
| 디스플레이 · 반도체 | 치수 · 정렬 · 표면 결함, 코드 · 문자 판독 |
| 공정 연동 | PLC 핸드셰이크, 다중 촬상 장별 검사, 레이저 커팅 얼라인, 결과 송신 |
최근 업데이트 하이라이트 (2026년 8~9월)
| 버전 | 내용 |
|---|---|
| 1.0.97 | 빗살무늬 제거 전처리 노드 : 헤어라인 · 가공 줄무늬만 지우고 점 · 스크래치 불량은 남김. 25MP 이미지도 수십 ms. 3D 스팟 측정 노드 추가 |
| 1.0.96 | 3D 뷰어 히트맵 모드 : 높이를 색으로 읽는 컬러맵, 색 범위 지정 |
| 1.0.95 | GigE 카메라 런타임 내장 : SDK 설치 없이 카메라 연결 |
| 1.0.94 | 다중 그랩 : 한 사이클에 여러 장 촬상하고 장별로 다른 검사 적용 |
| 1.0.88 ~ 1.0.91 | 3D 핀 검사 노드, Z Resolution(mm) 실단위 산출, 마스터 위치편차 판정 |
| 1.0.69 ~ 1.0.79 | PLC 연동 강화(LS XGT, 멀티 PLC, 핸드셰이크 샘플), 알람 조치 팝업 · 이력 |
도입 방법
- 다운로드 : 홈페이지 다운로드 페이지에서 초기 셋업(딥러닝 환경 포함, 최초 1회)과 업데이트 파일을 받을 수 있습니다. Windows 10 (x64) 이상.
- 배우기 : 프로그램 안의 도움말 · 교육 탭 튜토리얼과 사용자 매뉴얼('시작하기'부터 '처음부터 따라하기'까지)을 제공합니다.
- 도입 상담 : 검사 항목과 장비 구성에 맞춰 상담해 드리고, 원격 진단과 업데이트로 운영을 지원합니다.
비전검사기 도입을 검토 중이시거나 지금 쓰는 검사 프로그램을 바꾸고 싶은 분은 편하게 문의 주세요.
